Dichtheitsprüfanlagen von HeMaTech

HeMaTech ist Ihr kompetenter Partner und Spezialist für branchenspezifische Dichtheitsprüfanlagen, auch Lecktestanlagen genannt. Als Hersteller von Dichtheitsprüfgeräten nach dem Differenzdruckverfahren bieten wir Ihnen eine Vielzahl von Lösungen, die sich individuell an Ihren Fertigungsprozess anpassen lassen.



Dank unserer jahrelangen Erfahrung mit einer Vielzahl von realisierten Projekten erhalten Sie von uns die kompetente bedarfsgerechte Beratung, um gemeinsam die passende Dichtheitsprüfanlage für Ihren Einsatz zu entwickeln und diese entsprechend Ihren Wünschen in die Tat umzusetzen.



Wir konzipieren auch komplexe Sonderanlagen und unterstützen Sie bei der Montage in Ihrer Fertigungsstraße, sodass einer Automation der Dichtheitsprüfung nichts mehr im Wege steht.



Beispiele von Dichtheitsprüfanlagen

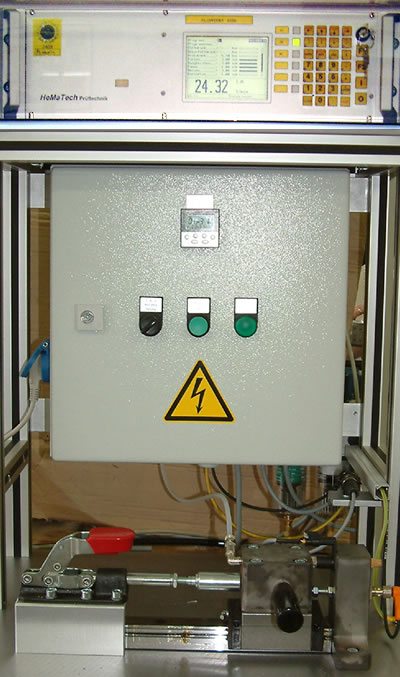

Durchfluss-Prüfvorrichtung für Diffusor

Details einblenden

Bauart:
Halbautomatische Prüfvorrichtung



Aufgabenstellung:
Diffusor abdichten, ggf. bestromen (Heizung)
Durchflussprüfung mit HeMaTech 3925-0150



Formate:
2 Formate Diffusoren, mit/ohne Heizung



Taktzeit:
10 bis 12 Sekunden




PDF-Bericht

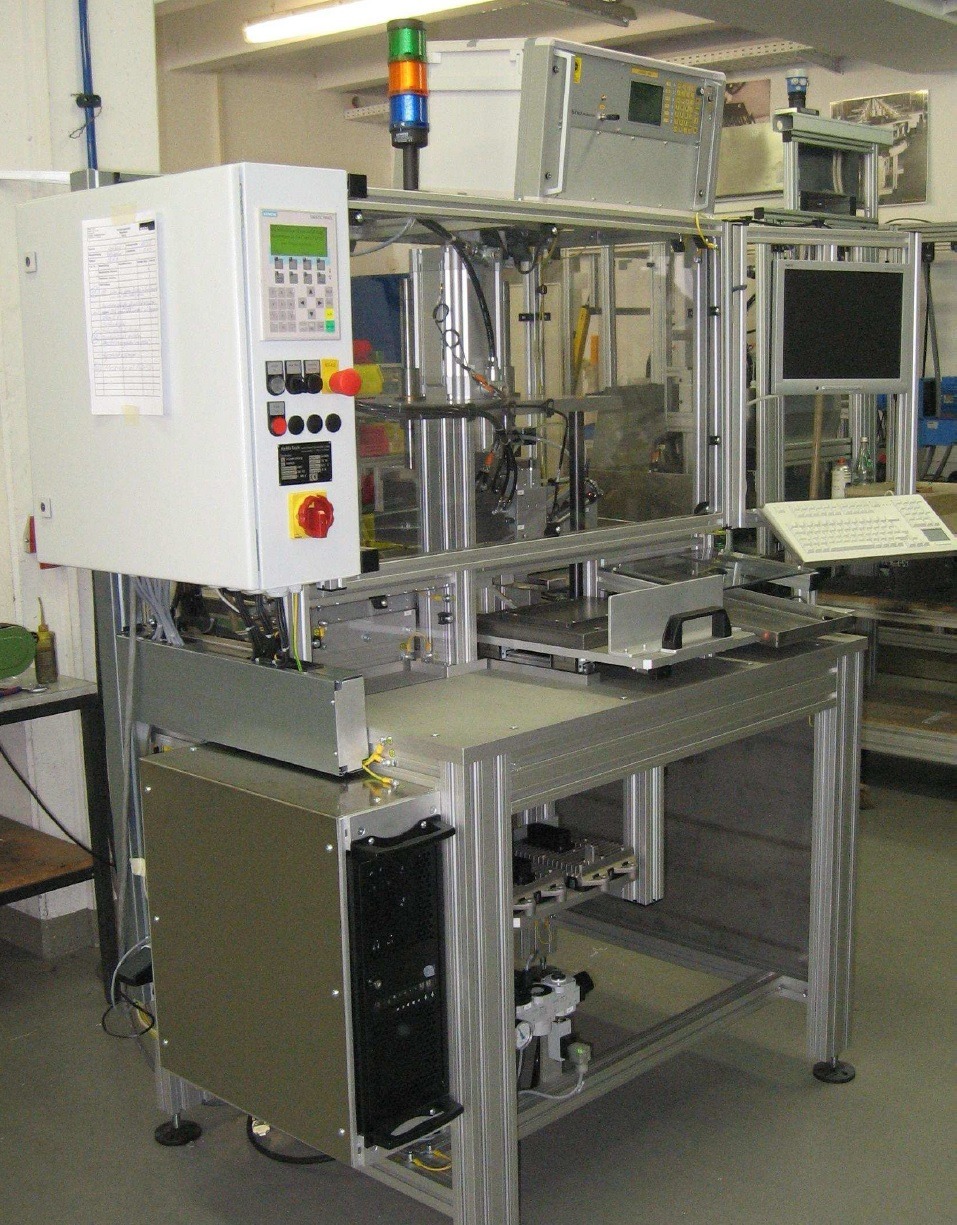

Dichtheits-Prüfstation für Steuergeräte

Details einblenden

Bauart:
Sondermaschine mit manueller Be- und Entladung
Verschiebbare Bauteilaufnahme (Schublade)
Dichtglocke mit integrierter Steckerabdichtung



Aufgabenstellung:
Dichtheitsprüfung der Gesamtbaugruppe mit Vakuum in Prüfglocke
Durchflussprüfung Membran
Lesen DMC (DataMatrixCode)



Formate:
1 Bauteilformat



Taktzeit:
30 Sekunden




PDF-Bericht

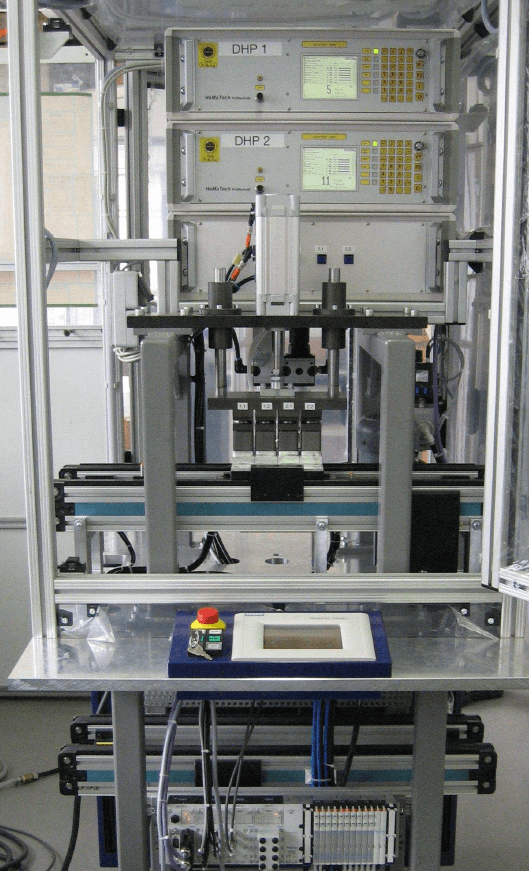

Dichtheits-Prüfstation für Sensoren

Details einblenden

Bauart:
Vollautomatische Prüfstation für Fertigungslinie



Aufgabenstellung:
4 Werkstückaufnahmen abdichten, nacheinander 2 Prüfungen durchführen
2 Dichtheitsprüfgeräte 3925-0050, 2-fach Umschalteinheit



Formate:
1 Bauteilformat



Taktzeit:
15 Sekunden




PDF-Bericht

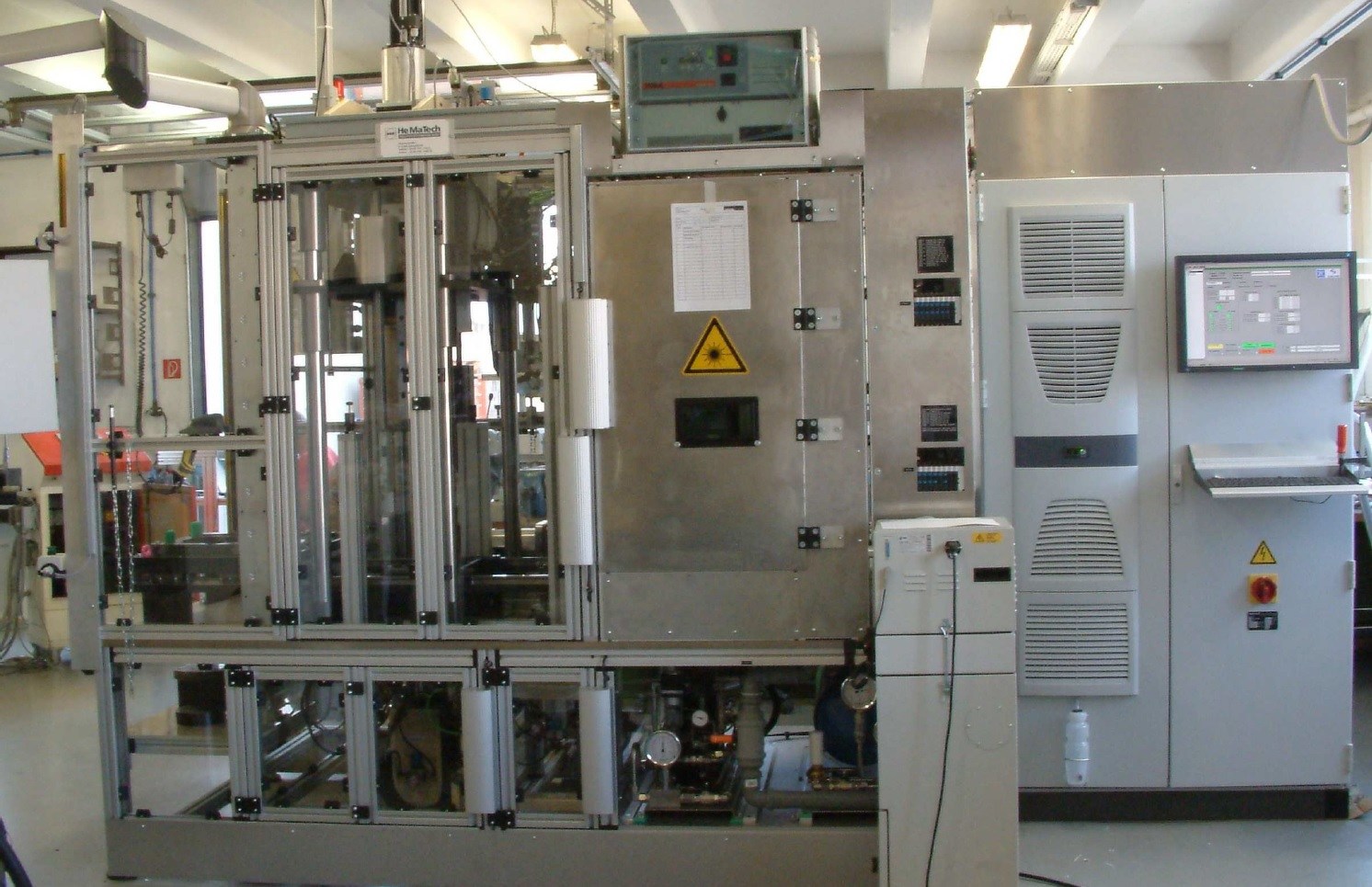

Prüfstand für Lkw-Doppelkupplungs-Aktuator

Details einblenden

Bauart:
Prüfstand mit manueller Be- und Entladung
Verschiebbare Bauteilaufnahme (NC-Achse)
Kontrollstation und Beschriftungsstation mit Kamera



Aufgabenstellung:
Sensor-, Weg-, Kraft-, Druck- und Dichtheitsprüfung bis 12 bar
Kontrolle Sicherungsringe und Tellerfedern
Grafische Darstellung, Leitrechner-Anbindung, Beschriftungslaser und Kamera zum Gegenlesen



Formate:
3 Bauteilformate, umrüstbar



Taktzeit:
195 Sekunden




PDF-Bericht

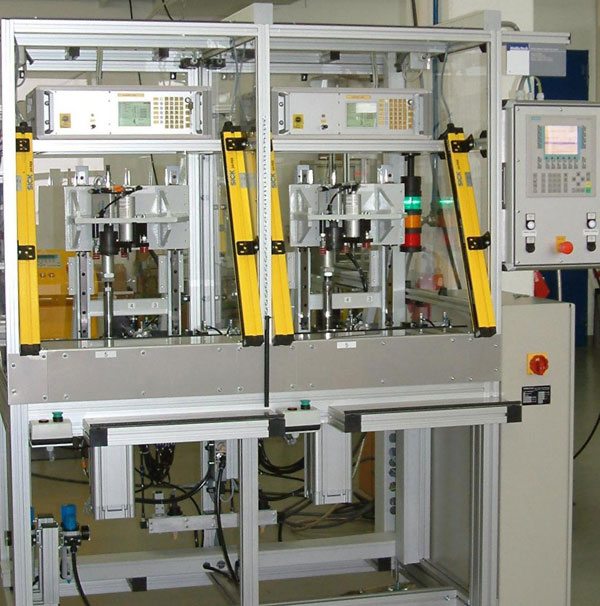

Prüfanlage Dichtheitsprüfung von Gehäusedeckeln

Details einblenden

Bauart:
Doppel-Prüfmaschine mit 2 Prüfvorrichtungen und Handbeladung, 2 Dichtheitsprüfgeräte HeMaTech



Aufgabenstellung:
Aluminium-Gehäusedeckel automatisch auf Dichtigkeit prüfen und Stempeln von i.O.-Teilen



Formate:
3 Formate ohne Umrüsten



Taktzeit:
30 Sekunden pro Vorrichtung




PDF-Bericht

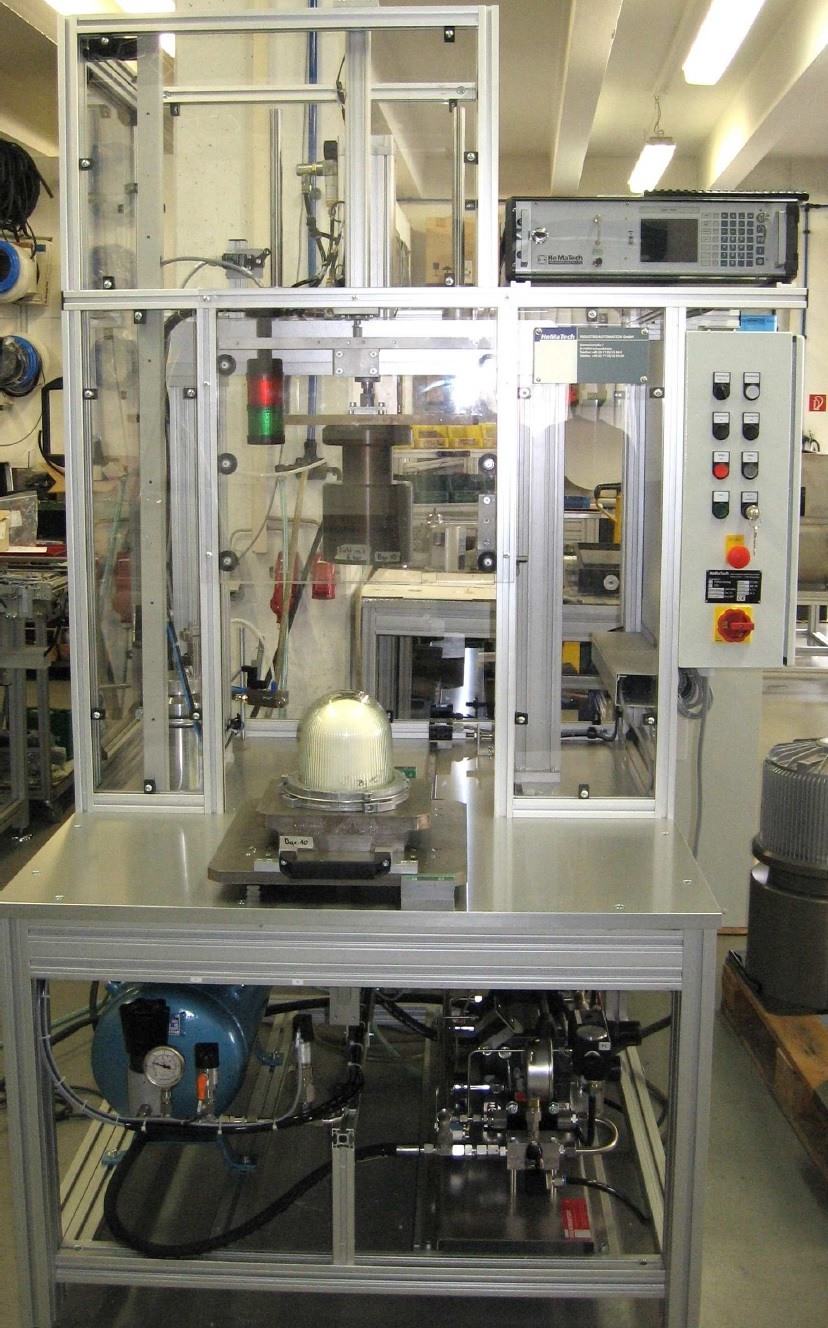

Dichtheitsprüfmaschine für Lampengläser

Details einblenden

Bauart:
Sondermaschine mit manueller Be- und Entladung
Verschiebbare Bauteilaufnahme (Schublade)
Farbmarkeireinrichtung, Druckerhöhungsanlage



Aufgabenstellung:
Dichtheitsprüfung des Bauteils, Prüfdruck 5 bis 50 bar
Druckanstiegsmessung im Hüllvolumen (Glocke) nach der Differenzdruckmethode
Dichtheitsprüfgerät HeMaTech 3925-0060



Formate:
auf 8 Bauteilformat umrüstbar



Taktzeit:
ca. 1 Minute, bauteilabhängig




PDF-Bericht

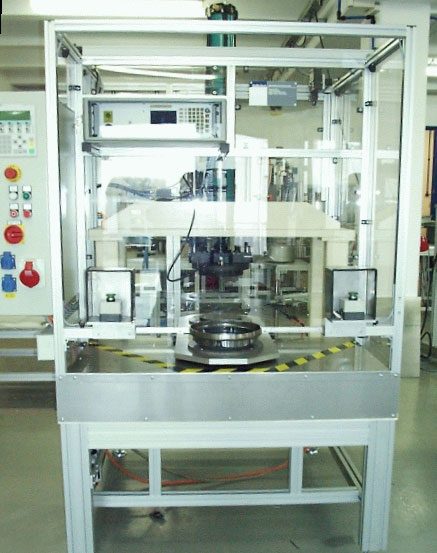

Dichtheitsprüfanlage für Schwungräder

Details einblenden

Bauart:
Rundtaktautomat mit 2 Taktstellungen und Handbeladung



Aufgabenstellung:
Lagekontrolle der Bauteile in Einlegeposition
automatische Dichtheitsprüfung, markieren der i.O.-Teile



Formate:
2 Bauteilformate, umrüstbar



Taktzeit:
25 Sekunden




PDF-Bericht

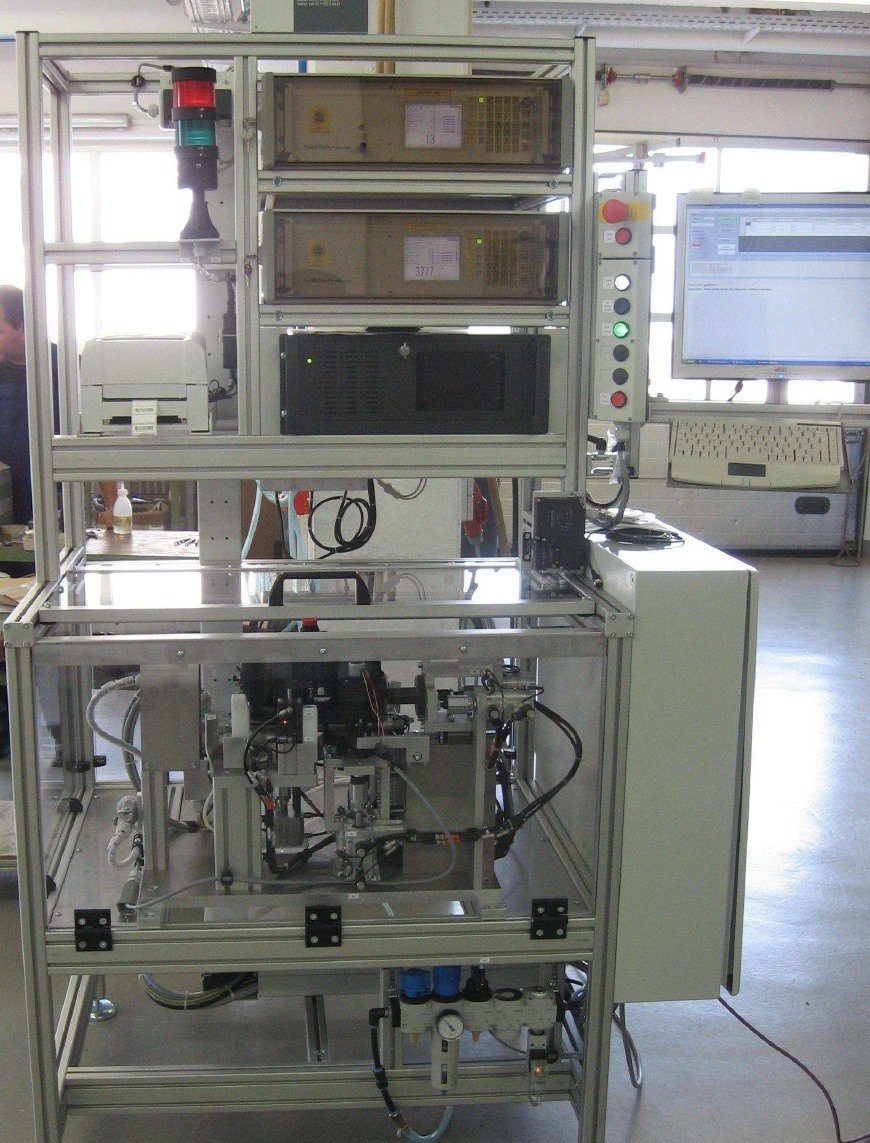

Prüfstation für Wärmepumpen-Module

Details einblenden

Bauart:
Sondermaschine mit manueller Be- und Entladung, PC-Steuerung
Komplette Vorrichtung für weitere Typen schnellwechselbar



Aufgabenstellung:
Dichtheitsprüfung des Bauteils, Prüfdruck 0,5 bar, 3-fach Abdichtung, Dichtheitsprüfgerät HeMaTech 3925-0050
Durchflussprüfung und Funktionsprüfung Klappen-Stellmotor, Durchflussprüfgerät HeMaTech 3925-0150
Widerstandsprüfung Heizkreise, 3-fach Kontaktierung


Formate:
1 Bauteilformat



Taktzeit:
60 Sekunden




PDF-Bericht

Voll- und halbautomatische Dichtheitsprüfanlagen

Bei Dichtheitsprüfanlagen kann zwischen voll- und halbautomatischen Anlagen unterschieden werden.



Vollautomatische Dichtheitsprüfanlagen

Vollautomatische Dichtheitsprüfanlagen bestücken die Prüfvorrichtung automatisch mit den Prüflingen und übernehmen die anschließende Prüfung selbstständig. Die Prüflinge werden dabei mit Hilfe eines Portals oder eines Roboters vom Transportsystem entnommen und der Dichtheitsprüfanlage zugeführt. Die Messdaten der Dichtheitsprüfung werden vollständig dokumentiert und können jederzeit ausgelesen werden. Dazu werden die Steuerung, Parametrisierung und Fehleraufzeichnung individuell angepasst. Dadurch lassen sich die Dichtheitsprüfanlagen vollautomatisiert in den Fertigungsprozess integrieren und können direkt in der Montagelinie eingesetzt werden.



Halbautomatische Dichtheitsprüfanlagen

Halbautomatische Dichtheitsprüfanlagen ermöglichen die manuelle Be- und Entladung der Prüfvorrichtung. Auch die Abdichtwerkzeuge werden von Hand bedient, weitere manuelle Eingriffe in die sonst automatische Bedienung sind auf Wunsch möglich.
Besonders bei Laboranwendungen oder kleinen Stückzahlen bieten halbautomatische Dichtheitsprüfanlagen eine hohe Flexibilität in der Anpassung an die Prüflinge. Die Prüfvorgänge können schnell an variable Produktionsabläufe angepasst werden. Gerade individuelle Bauteile oder Kleinserien können so einem Lecktest unterzogen werden.



Dichtheitsprüfanlagen in der Serienproduktion

In der Serienproduktion werden bestimmte Anforderungen an die Dichtheitsprüfanlagen gestellt, wie eine hohe Genauigkeit und Zuverlässigkeit, kurze Prüfzeiten, aber auch ein schonender Umgang mit den Werksstücken und eine gute Wirtschaftlichkeit. In der automatisierten Dichtheitsprüfung von Serienteilen hat sich besonders die Differenzdruckprüfung mit Druckluft gut bewährt, da es alle genannten Anforderungen erfüllt.



Wir von HeMaTech setzen auf die sehr genauen und wirtschaftlichen Differenzdruck-Dichtheitsprüfgeräte 3925-0060. Darüber hinaus können die Durchflussmessgeräte 3925-0160 und Volumenprüfgeräte 3925-0360 in der gleichen Weise eingebunden werden.
