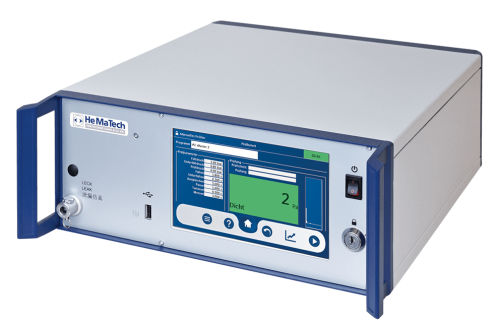

Das Dichtheitsprüfgerät 75eco



HeMaTech Prüftechnik ist bekannt für robuste, langlebige Dichtheitsprüfgeräte mit hoher Genauigkeit. Weltweit vertrauen Anwender auf die Zuverlässigkeit und den Service von HeMaTech. Dichtheitsprüfgeräte, oft auch Lecktestgeräte oder kurz Lecktester genannt, sind für Dichtheitsprüfungen in vielen Bereichen der Industrie nicht mehr wegzudenken. Ob im Labor oder in der fertigungsbegleitenden Prüfung von Serienteilen, unsere Prüfgeräte können bei unterschiedlichsten Anwendungen eingesetzt werden. So nutzen Kunden verschiedenster Branchen unsere Dichtheitsprüfgeräte, dazu gehören neben der Automobilbranche auch die Medizintechnik oder die Elektronikfertigung.



Die Vorteile des Dichtheitsprüfgerätes

Das 75eco ist der kompakte Partner, wenn ein zuverlässiges, kostengünstiges Dichtheitsprüfgerät gefragt ist. Es hat eine gute Messgenauigkeit und passt für viele Standardanwendungen.

Im Dichtheitsprüfgerät können 10.000 Ergebnis-Datensätze für eine spätere Verwendung gesammelt werden. Die Ausgabe ist zusätzlich nach jeder Messung z.B. auf einen USB-Stick möglich.

Das 75eco bietet HeMaTech-Qualität zu einem günstigen Preis. Für Sonderanwendungen oder bei höheren Anforderungen steht das Dichtheitsprüfgerät 70pro zur Verfügung.



Die Funktionalität des Prüfgerätes

Das eingesetzte Dichtheitsprüfverfahren nach der Differenzdruck-Methode bietet viele Vorteile für den Anwender:

Die Merkmale des 75eco im Überblick:



  • Druckluft als Prüfmedium
  • Luft kann undichte Stellen schnell durchdringen
  • hohe Messgenauigkeit
  • reproduzierbare Messungen
  • eindeutige Messergebnisse
  • verschmutzungsfreie Prüfung
  • kurze Taktzeiten bei gleichzeitig hoher Genauigkeit
  • Platz für 99 Prüfprogramme
  • Speicher für 10.000 Ergebnis-Datensätze
  • direkte Ausgabe von Ergebnissen auf USB-Stick
  • automatischer Prüfablauf
  • in Anlagenkonzepte integrierbar
  • Profibus- und Profinet-Schnittstelle verfügbar
  • Anzeige des Messwertes und Prüfergebnisses
  • variable Prüfdrücke und Prüfzeiten zur optimalen Anpassung an die Fertigung von unterschiedlichen Teilen
  • einfache Handhabung durch intuitive Bedienerführung
  • servicefreundlich durch modularen Aufbau



Die Differenzdruck-Messtechnik erfordert druckdichte Vorrichtungen und/oder Abdichtelemente. HeMaTech kann Ihnen komplette Prüfstationen oder -anlagen liefern.



Der Leckkalibrator zum Dichtheitsprüfgerät

Als ergänzendes Zubehör finden Sie Testlecks sowie einen Leckkalibrator in unserem Sortiment. Mittels des Testlecks können Sie die Funktionsfähigkeit Ihres Dichtheitsprüfgeräts schnell und einfach kontrollieren. Der Leckkalibrator kommt als mobiles Handgerät und ermöglicht Ihnen eine zuverlässige Kalibrierung in regelmäßigen Abständen. Durch diese jederzeit durchführbaren Maßnahmen kann eine konstante Qualität Ihrer Messungen gewährleistet werden.



Kalibrierung

Ein Dichtheitsprüfgerät unterliegt im Betrieb immer einer gewissen Abnutzung und elektronische Bauteile können ihr Verhalten im Laufe der Zeit verändern. Daher sollte ein Dichtheitsprüfgerät regelmäßig kalibriert und gewartet werden.



Wir empfehlen eine Kalibrierung im Abstand von 12 Monaten durchführen zu lassen. Dies kann bei uns in der Werkstatt oder bei Ihnen vor Ort gemacht werden.



Das Kalibrierlabor von HeMaTech Prüftechnik ist akkreditiert, d.h. wir können auch DAkkS-Kalibrierungen vornehmen.



Nähere Informationen zur Kalibrierung gibt es hier.

Arbeitsweise des Dichtheitsprüfgeräts

Die Arbeitsweise basiert auf der Messung der Druckänderung in einem abgeschlossenen Volumen (Prüfteil) während einer vorgegebenen Messzeit, der sogenannten Differenzdruckmessung. Als Messwertaufnehmer dient ein Messumformer für Differenzdruck mit automatischer Nullpunktkorrektur.



Durch ein Leck in einem abgeschlossenen Volumen (Prüfteil) strömt Luft aus. Dies bewirkt einen Druckverlust. Im Vergleich dazu steht eine Referenzkammer unter dem ursprünglichen Ausgangsdruck. Der Unterschied zwischen diesen beiden Kammern kann mit einem Differenzdruck-Transmitter erfasst werden. Die Druckdifferenz ist ein Maß für die vorhandene Undichtigkeit und unabhängig vom Prüfdruck oder dem herrschenden Umgebungsdruck. Als Prüfmedium wird kostengünstige Druckluft verwendet. Durch ihre geringe Viskosität kann die Luft Poren, kleinste Löcher, Risse oder andere Ursachen einer Undichtigkeit schnell durchdringen.



Die geprüften Teile werden nicht verschmutzt oder kontaminiert. Rostschutz, Trocknen oder Reinigen ist somit nicht erforderlich.



Eine Dichtheitsprüfung ist nur mit Adaption des Prüflings über Abdichtelemente oder Vorrichtungen möglich. HeMaTech bietet Ihnen auch dazu ein maßgeschneidertes Konzept – fragen Sie uns.



Bedienung

Die Eingabe der Prüfparameter erfolgt in einen übersichtlichen Programmplan und erfordert keine speziellen Vorkenntnisse. Bei Bedarf steht eine Direkthilfe zur Verfügung. Die Datensicherheit garantiert ein Schreibschutz-Schlüsselschalter. Die Parameter können bei gesichertem Gerät nur gelesen, jedoch nicht verändert werden.



Übergeordnete Steuerungssysteme können über eine serienmäßige Digital-I/O-Schnittstelle oder optional über Profibus bzw. Profinet mit dem 75eco kommunizieren. Mit Profibus/Profinet können auch Prüfdaten und Programmparameter ausgetauscht werden. Das 75eco kann somit problemlos in automatisierte Fertigungsabläufe integriert werden.



Die direkte Eingabe von Prüfprogrammen am Prüfgerät kann sehr einfach über Touchscreen oder eine optional angeschlossene Tastatur erfolgen. Die Geräte verfügen darüber hinaus über einen integrierten VNC-Server. Sobald es an einem Netzwerk angeschlossen ist, kann das Gerät über seine IP-Adresse und einen VNC-Client angesprochen und bedient werden.



Die frontseitige USB-Schnittstelle ermöglicht die problemlose Speicherung von Messdaten und Prüfprogrammen des Dichtheitsprüfgeräts.



Pneumatikteil Aufbau

  • Schneller, präziser Messumformer für Differenzdruck
  • elektronische Druckregelung für Füll- und Prüfdruck
  • pneumatisch gesteuertes Trenn- und Absperrventil (keine Beeinflussung durch Ventilerwärmung)
  • Funktionsüberwachung
  • Lecksimulierungsanschluss zum Anschluss eines externen Leckkalibriergerätes oder Testlecks



Elektronikteil Aufbau

  • Windows CE-basiertes System

  • Datensicherung in persistentem NAND-Flash-Speicher

  • Speicher für 99 Programme und 10.000 Ergebnis-Datensätze
  • 7" Touchscreen Display

  • virtuelle Tastatur auf dem Touchscreen

  • Fernbedienung über VNC

  • Schreibschutzschalter gegen unbefugtes Verändern der Parameter

  • Fehlermeldung im Klartext

  • einfache Programmierung

  • verschiedene Schnittstellen für die Kommunikation mit übergeordneten Steuerungssystemen



Technische Daten



System:   Windows CE-basiert

Programmspeicher:   persistenter Speicher, NAND- Flash
für 10.000 Datensätze
Datensatz enthält Informationen zu Prüfprogramm, Datum, Uhrzeit, Messwert, Messergebnis, Fehler, Prüfparameter
größere Datenmengen über frontseitig anschließbaren externen USB-Speicher

Messwertaufnehmer:   schneller, kompakter Messumformer für Differenzdruck

Eingabe:   virtuelle Tastatur im TFT-Display,
externe Tastatur über USB,
VNC-Viewer

Anzeige:   7.0" TFT VGA Display mit Touchfunktion,
800 x 480 px

Messbereich:   0 ... 3.000 Pa,
andere Messbereiche auf Anfrage

Prüfvolumen:   bis ca. 1.000 ml empfohlen

Messwertauflösung:   Anzeige 1 Pa (0,0001 Pa einstellbar)

Messwerte:   in Pa, mm WS, mbar, psi, mm Hg, ml/min

Prüfprogramme:   99

Füll- und Prüfdruck:

0,2 ... 6,0 bar/ü


Prüfparameter:   Fülldruck ... bar
Prüfdruck ... bar
Füllzeit 0,1 ... 999,9 s
Ausgleichszeit 0,1 ... 999,9 s
Messzeit 0,1 ... 999,9 s
Nacharbeit ab ...
Undicht ab ...
Serienfehler ab ... Teile "Undicht"

Schreibschutz:   über Schlüsselschalter

Statusanzeige:   Dicht
Nacharbeit
Undicht
Störung

Schnittstellen:

1 x parallele Schnittstelle
(Maschinensteuerung, maximal 96 digitale Ein-/Ausgänge)



Steuereingänge: 24 V; 500 mA
Steuerausgänge: 24 V; 500 mA
kurzschlussfest


    1 x serielle Schnittstelle RS 232 für Parameter- und Messwertübertragung
1 x USB 2.0 für Parameter- und Messwertübertragung, Tastatur, Maus
1 x RJ45 für VNC
Optional: Profibus, ProfiNet

Gehäuse:   Kompaktgehäuse Metall

Abmessungen:   141x357x420 mm (HxBxT)

Gewicht:    ca. 8 kg

Spannungsversorgung:   110 - 240 V, 50 ... 60 Hz

Stromverbrauch:   max. 100 VA

Zuluft:

min. 1,5 bar > Prüfdruck,
max. 10 bar/ü,
trocken, ölfrei und gefiltert


Anschlüsse, pneum.:   Zuluftanschluss G1/4,
Prüfanschluss G1/8"
Vergleichsvolumenanschluss G1/8"
Entlüftung über Schalldämpfer G1/4"

Standard-Zubehör:   Netzkabel, ca. 2.5 m Länge
Schlüssel für Schreibschutzschalter
USB-Stick mit Bedienungsanleitung und Dokumenten

Bestell-Nr.:   Dichtheitsprüfgerät 3925-0075
