Schnelladapter LA101

Der Schnelladapter LA101 stellt innerhalb weniger Sekunden eine druckdichte Verbindung zu geraden Rohren und Stut-zen (am Außendurchmesser) her. Der manuell zu bedienende Adapter umschließt das Prüfteil mit seiner Dichtung. Es ist wichtig, dass der Prüfling und die Dichtungen während der Prüfung absolut trocken bleiben, um eine einwandfreie Funk-tion und Abdichtung zu gewährleisten. Wenn die Kontaktfläche mit einem Schmiermittel wie Wasser verschmutzt ist, sollte der Druck höchstens 1 bar oder besser weniger betragen.

Einsatz

Schnelladapter für Druck- und Vakuumprüfung von geraden Rohren (Außendurchmesser) oder Rohren mit Verpressung, Aufweitung, Flansch oder Schlauchtülle.

Merkmale

• Abdichten auch kleiner Rohrdurchmesser
• Weiter Bereich von Rohrdurchmessern
• Die Dichtung muss nicht eingestellt werden
• Keine Beschädigung des Prüflings

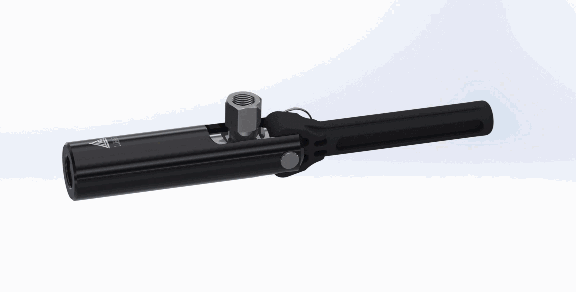

Das zu prüfende Bauteil in den LA101 Schnelladapter einführen oder den Schnelladapter auf das Rohr aufstecken.

Den Griff um 90° drehen, um abzudichten und den Prüfdruck anlegen zu können.

Nach der Prüfung den Griff wieder um 90° zurück drehen und den Adapter entfernen.

Abmessungen

Technische Daten und Bestellnummern gibt es im Datenblatt für den Schnelladapter LA101 - hier herunterladen
