Schnelladapter LA801

Downloads

Ansprechpartner

Tel.: +49 (0) 71 95-13 69 0
eMail: Verkauf@HeMaTech.de

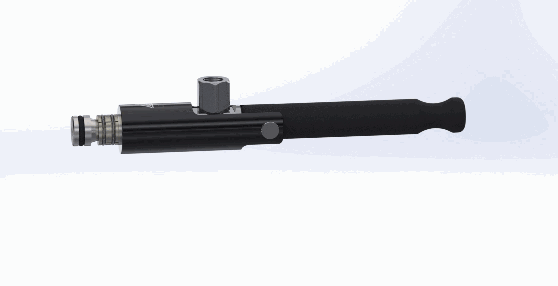

Der Schnelladapter LA801 eignet sich für Unterwasser-, Druckabfall- und Heliumprüfungen von geraden Rohren und Bohrungen
(Innendurchmesser).

Der Anschluss ist mit einem Sicherheitssystem ausgestattet, das verhindert, dass der LA801 versehentlich getrennt wird, während er unter Druck steht.

Das radiale Dichtungssystem arbeitet zuverlässig und effektiv.

Einsatz

Schnelladapter für Unterwasser-, Druckabfall- und Heliumprüfungen von geraden Rohren und Bohrungen (Innendurchmesser).

Kontakt

HeMaTech Prüftechnik GmbH & Co. KG
Siemensstr. 7
D-71409 Schwaikheim

Kalibrierdienst für
Messgröße Druck

Akkreditierungssymbol

Tel.: +49 (0) 71 95-13 69 0
Fax: +49 (0) 71 95-13 69 29
E-Mail: verkauf@hematech.de

Zertifiziert nach
ISO 9001:2015

Siegel-DEKRA

Technische Daten:
Betriebsdruck:	Anschluss B: Vakuum bis max. 70 bar
Leckage:	10^-3 mbar·l/s (10^-4 Pa·m³/s)
Temperaturbereich:	5°C - +80°C
Medien:	Ölfreie Luft oder andere Gase (bitte bei Bestellung angeben)
Material:	Spannbacken: Korrosionsbeständiger rostfreier Stahl Gehäuse: Aluminium eloxiert
Härte des Prüfkörpers:	Wenn die Oberflächenrauhigkeit des Prüflings größer als Ra 0,32 und der Härtewert kleiner als 95HRB ist, kann die Abdichtung unter dem Nenndruck effektiv durchgeführt werden; wenn der Härtewert des Prüflings kleiner als 40HRB ist, muss der Oberflächenrauhigkeitswert größer als Ra 0,16 sein, um die Abdichtung zu gewährleisten; Kupferrohre und andere Materialien können nach Bedarf angeschlossen werden.
Dichtungen:	NBR, andere Ausführungen auf Anfrage

Gehäuse- Größe	Lmin* [mm]	Einlass B Innengewinde	⌀D [mm]	L [mm]	L1 [mm]	L2 [mm]
1	18,9	G1/8"	22	175,3	92,9	101,1
2	21,4	G1/8"	22	177,8	95,2	101,1
*Lmin: Minimale Länge zum Einführen des Prüfteils Bitte geben Sie bei der Bestellung an, ob Sie glasfaserverstärkte oder Kunststoffprüfkörper testen.
